Corrientes de Foucault: su descubrimiento y aplicaciones
Descubre cómo las corrientes de Foucault, descubiertas por Jean Bernard Léon Foucault en 1851, se han convertido en una herramienta esencial en la industria moderna.

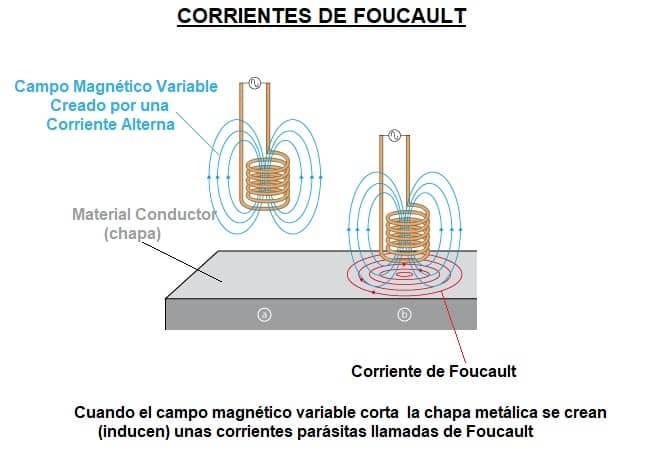

Un saludo a las 774 personas que van a recibir este post hoy lunes 3 de abril, como os prometí la semana pasada os voy a hablar de las corrientes de Foucault. Estas corrientes son un fenómeno electromagnético que se produce cuando un material conductor se mueve a través de un campo magnético variable. Estas corrientes se generan en el material conductor debido a la ley de Faraday de la inducción electromagnética.
La ley de Faraday es una ley de la física electromagnética que describe la relación entre un campo magnético variable en el tiempo y un campo eléctrico inducido. Esta ley establece que cuando un campo magnético cambia en intensidad o en dirección en el tiempo, se induce un campo eléctrico en cualquier circuito cercano a ese campo magnético cambiante. Es decir, la ley de Faraday establece que la variación de un campo magnético en el tiempo produce un campo eléctrico inducido en un circuito cercano.
Esta ley es fundamental en la comprensión de los fenómenos electromagnéticos y tiene muchas aplicaciones prácticas, como en la generación de energía eléctrica en generadores y en la transmisión de información en dispositivos como transformadores, motores eléctricos y comunicaciones inalámbricas.
Las corrientes de Foucault reciben su nombre en honor al físico francés Jean Bernard Léon Foucault, quien las descubrió en 1851 mientras estudiaba el campo magnético de la Tierra. Foucault descubrió que las corrientes de Foucault se generaban en un disco conductor en movimiento en un campo magnético.
Las corrientes de Foucault tienen diversas aplicaciones en la industria y la tecnología moderna. Algunos ejemplos de aplicaciones de las corrientes de Foucault son:
En la fabricación de piezas de metal: Las corrientes de Foucault se utilizan para detectar defectos en las piezas de metal, como grietas, porosidad y variaciones en la densidad. Esto se logra mediante la medición de las corrientes eléctricas inducidas por un campo magnético variable en la pieza de metal.
En la inspección no destructiva: Las corrientes de Foucault se utilizan para inspeccionar tuberías, conductores eléctricos y otros objetos metálicos sin dañarlos. Esto se logra mediante la medición de las corrientes eléctricas inducidas por un campo magnético variable en la superficie del objeto.
En la separación de metales: Las corrientes de Foucault se utilizan para separar metales ferrosos de los no ferrosos en la industria del reciclaje. Esto se logra mediante la generación de un campo magnético variable que induce corrientes eléctricas en los metales y los separa en diferentes recipientes.
En la frenada de los trenes: Las corrientes de Foucault se utilizan en los frenos electromagnéticos de los trenes. Estos frenos funcionan mediante la generación de un campo magnético variable que produce corrientes eléctricas en los discos metálicos del sistema de frenos, generando una fuerza de frenado.
En cuanto a la aplicación en la inspección no destructiva me gustaría destacar su uso en los elementos de protección eléctricos, como los interruptores diferenciales, para detectar corrientes de fuga y proteger a las personas y los equipos eléctricos de los peligros eléctricos.

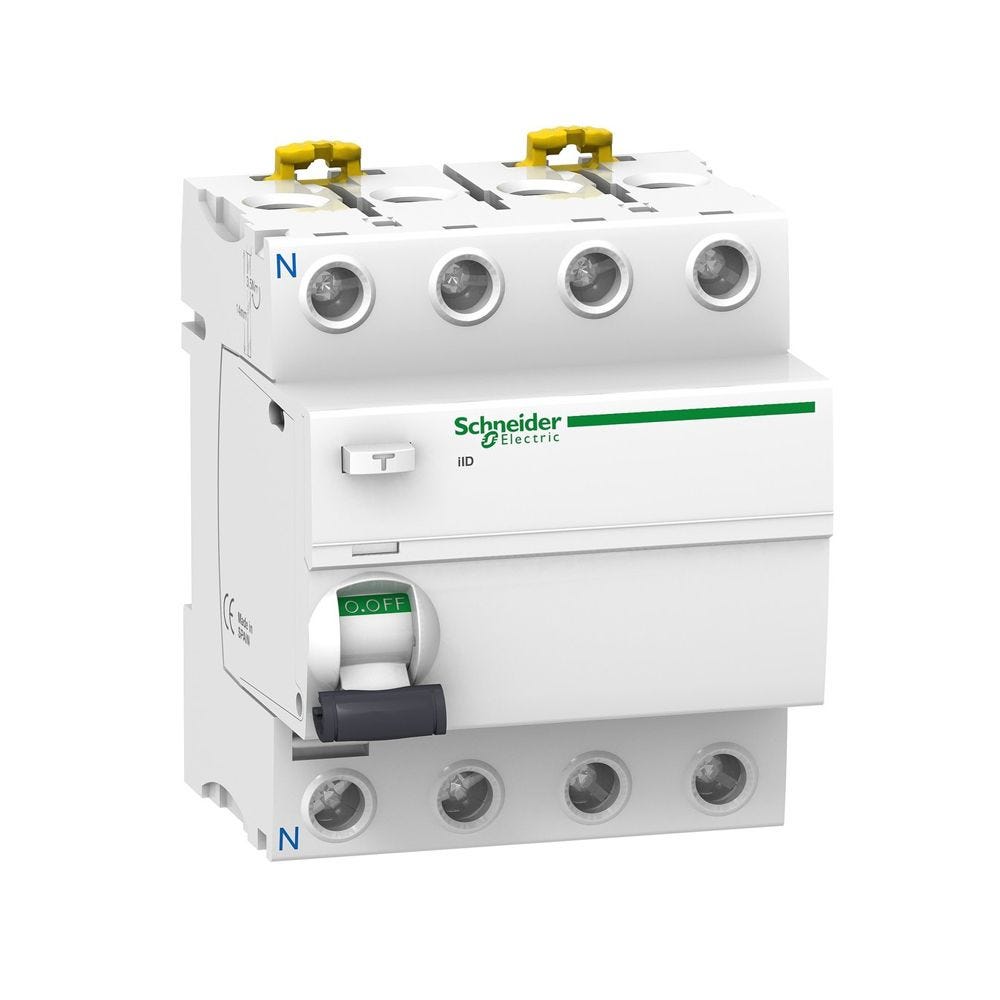

Un interruptor diferencial es un dispositivo de protección que se instala en el cuadro eléctrico de la vivienda y protege los circuitos eléctricos contra las corrientes de fuga. Las corrientes de fuga son corrientes eléctricas que circulan por vías no previstas, como una persona que toca un cable eléctrico expuesto o un electrodoméstico defectuoso. Estas corrientes de fuga pueden ser peligrosas para las personas y los equipos eléctricos.
El interruptor diferencial funciona mediante la detección de corrientes de fuga. Cuando una corriente de fuga circula por un circuito eléctrico, se genera un campo electromagnético, el cual induce corrientes de Foucault en un núcleo de hierro dentro del interruptor diferencial. Estas corrientes de Foucault generan un campo magnético adicional que hace que se mueva un elemento móvil dentro del interruptor. Si la corriente de fuga es suficientemente grande, este movimiento activa el interruptor y corta la corriente eléctrica. Si queréis saber más sobre las protecciones eléctricas que tenéis en casa podéis leerlo aquí.
Pero no todo es bueno sobre las corrientes de Foucault, estas pueden ser un incordio muchas veces. Estas corrientes pueden generar pérdidas de energía significativas en los núcleos de los transformadores.
En los transformadores, los núcleos ferromagnéticos están diseñados para dirigir el flujo magnético a través de los devanados de cobre del transformador. Los núcleos están formados por capas de láminas delgadas de material ferromagnético, como el hierro o el acero, que están aisladas eléctricamente entre sí. Cuando se aplica un campo magnético variable en el tiempo a un núcleo ferromagnético, se producen corrientes de Foucault en las capas del material ferromagnético. Estas corrientes generan calor debido a la resistencia eléctrica del material, lo que resulta en pérdidas de energía.

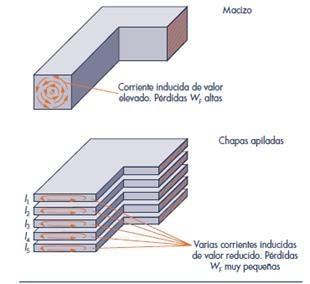

Para reducir estas pérdidas se utilizan núcleos de transformador de láminas delgadas. Cada una de ellas está aislada eléctricamente de las otras, lo que reduce la corriente de Foucault y, por lo tanto, las pérdidas de energía. Además, las láminas se orientan de manera que las corrientes de Foucault generadas en una lámina se cancelen con las corrientes generadas en las láminas adyacentes, reduciendo aún más las pérdidas de energía.
Además de utilizar núcleos de láminas delgadas, los fabricantes de transformadores pueden utilizar materiales con resistividades más altas, como el silicio, que reducen aún más las corrientes de Foucault y las pérdidas de energía en los núcleos.
Como conclusión, las corrientes de Foucault son un fenómeno electromagnético que se genera cuando un material conductor se mueve a través de un campo magnético variable, y se producen debido a la ley de Faraday de la inducción electromagnética. Estas corrientes tienen muchas aplicaciones prácticas en la industria y la tecnología moderna, como la fabricación de piezas de metal, la inspección no destructiva, la separación de metales y la frenada de trenes, entre otros. Además, se utilizan en la detección de corrientes de fuga en dispositivos de protección eléctrica, como los interruptores diferenciales. Sin embargo, también pueden generar pérdidas de energía significativas en los núcleos de los transformadores.
